中
中
2025 / 07 / 04
为什么PVC会发黄？这3种情况你可能从没系统了解过
分享：
做PVC材料的人都知道：黄变是个绕不过去的大问题。
管材泛黄、片材变脏、电缆发灰……不仅影响外观，还可能损害性能。
但你知道PVC为什么会发黄吗？怎么精准预防？
我们今天从黄变机理 + 防控措施 + 检测方法三方面，来一次全景式拆解。
PVC为什么会变黄？

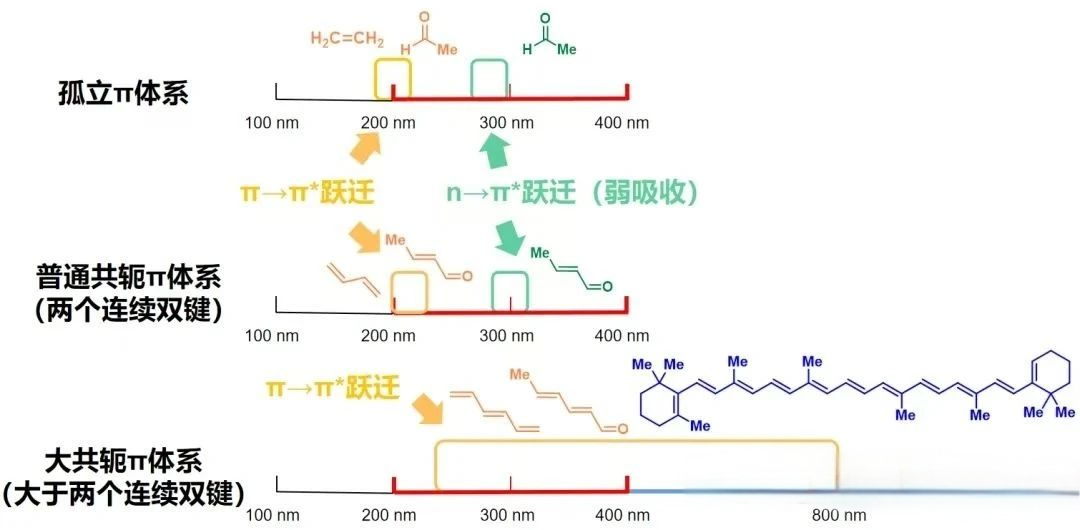

01、高分子链断裂 ➤ 形成共轭双键 ➤ 发黄变深 ▶ 根本原因：高温加工、反复加热导致C-Cl键断裂，产生HCl，形成共轭多烯结构（=共轭双键链条）。 ▶ 发色机制：共轭双键越多，π电子吸光能力越强，颜色从浅黄 → 橙黄 → 棕红加深。 4个双键：黄变开始（Δb≈2-4） 6个以上：进入快速黄变期（Δb＞5） ▶ 检测方法： UV-Vis吸收谱：检测250-450nm吸收峰 色差仪：黄变指数Δb*越高，颜色越深
02、热/光氧化 ➤ 生成羰基化合物 ➤ 发黄偏棕
▶ 反应机理： 高温 or 紫外线 → PVC分子氧化 → 羰基、共轭酮、醛类生成 共轭羰基结构吸光（λ_max≈300-400nm）→ 引发颜色偏黄或偏棕 ▶ 光氧化加速来源： 紫外光中的高能UV-A/B段 活性氧自由基（·O、ROOH）链式反应 03、含氮添加剂分解 ➤ 亚硝胺/偶氮化合物 ➤ 颜色变暗 ▶ 诱因： 光/热作用下，胺类稳定剂、抗静电剂分解，生成发色团 与金属离子（Fe³⁺/Cu²⁺）形成黄色络合物，颜色明显加深 ▶ 补充说明： 一些低分子量HALS也容易分解，特别是在含酸性物质（如硬脂酸）环境下，更容易变色。

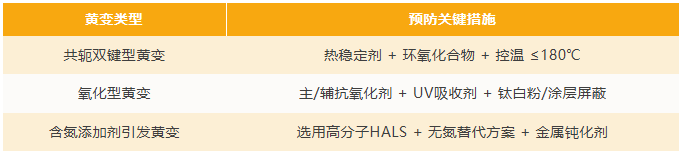

如何有效防止PVC黄变？
监控+验证
保证稳定效果的关键
▶ 加速老化测试（QUV） 用UVA-340灯老化，加热/照光交替循环 定期测色差Δb*判断是否黄变超标 ▶ 分子结构表征 FTIR：检测是否出现1700cm⁻¹（羰基）和1600cm⁻¹（共轭双键）吸收峰 HPLC-MS：找出发色降解产物如醌类、亚硝胺 ▶ 工艺过程控制 在线测温、温控稳定性（±5℃） 杜绝熔体局部过热或停滞
PVC黄变，是热、光、氧协同下的一场“化学风暴”。想要真正控制它，不能只靠某一种助剂，而应从配方设计、助剂选择、加工控制、检测机制多维度入手，形成闭环。这样，才能实现长效抗黄变 + 稳定外观品质。
电话
+86 13456396233
邮箱
info@rallychem.com
公众号二维码
如需咨询，请致电
Rallychem将很乐意为您提供帮助！
+86 13456396233
info@rallychem.com
