当PVC发泡板变得像饼干一样易碎时，我们通常会第一时间怀疑“配方有问题”。但其实90%以上的断板问题，其罪魁祸首并非配方，而是设备操作中的“塑化不良”。

这份指南将为您提供一套完整的解决方案，从核心理念到实操步骤，带您从根源上彻底解决问题。

1、核心理念——忘记配方，聚焦塑化

简单来说，“塑化”就是将PVC干粉原料在挤出机内，通过加热和螺杆的强烈剪切（搅拌、揉捏），使其充分融化，并让分子链完全解开、相互缠绕。这个过程就像我们和面团一样，只有充分揉捏，面团才能变得有筋道、有韧性，一拉不断。

如果塑化不足，PVC分子链就没有彻底融合。板材内部就像由无数松散的沙粒勉强粘合而成，结构疏松，韧性极差，自然“发脆”，一折就断。

核心结论：

解决断板问题的钥匙，不在于调整配方中的稳定剂和润滑剂，而在于管理和优化挤出机中的“塑化”过程。

2、精准诊断——读懂挤出机的“心跳”

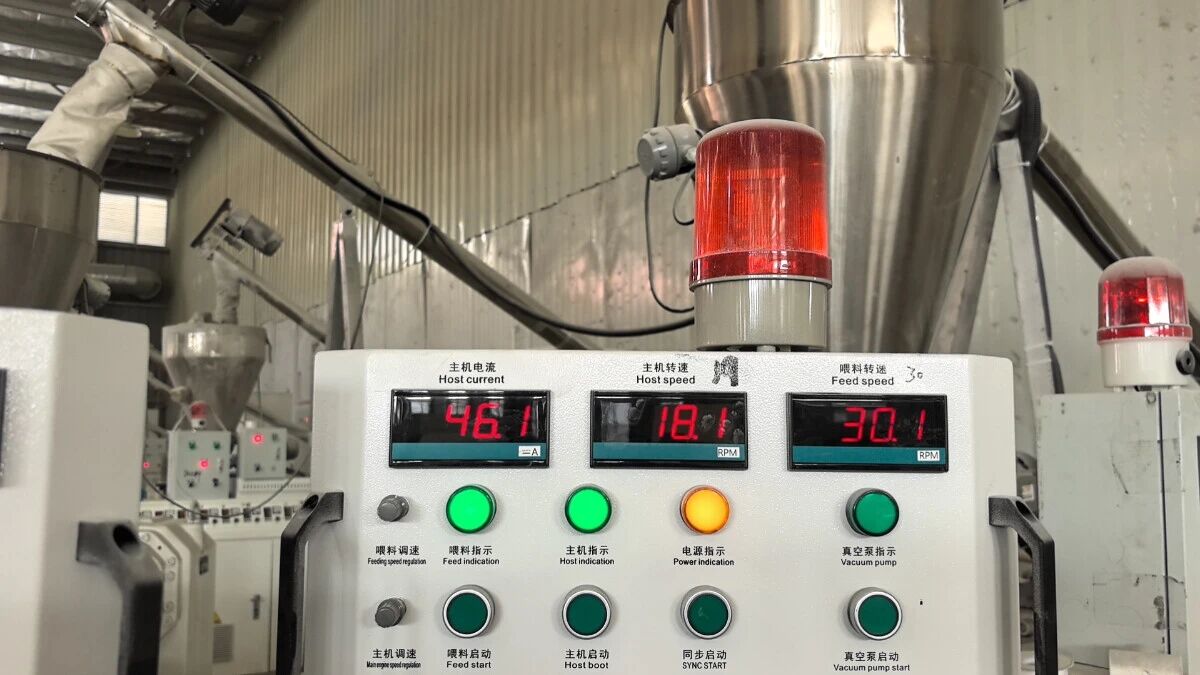

如何判断塑化是否良好？不要靠感觉，也不要只观察板材外观，而是要学会读懂挤出机的“心跳”——主机电流。

主机电流，顾名思义，是驱动挤出机螺杆的主电机所消耗的电流。它直接反映了螺杆旋转时遇到的阻力大小。

• 电流过低：这是塑化不良最典型的表现。电流低说明螺杆转动很轻松，物料太“滑”，没有形成粘稠的熔体，就已经被螺杆推出了，没有得到充分的“揉捏”。

• 电流过高：阻力过大，可能因温度过低或配方问题导致设备过载，有损坏设备的风险。
• 电流稳定且在合理范围：这说明物料在机筒内形成了均匀粘稠的熔体，对螺杆产生了持续稳定的阻力。这是塑化良好的标志。

一旦你掌握了塑化的核心理念和诊断方法，解决问题就变得简单而科学。正确的解决方案是通过精准调控挤出机的工艺温度，来控制主机电流，从而实现最佳塑化。

首先，找到在您当前配方和设备下，能够生产出合格板材时的主机电流数值。这个数值就是您要追寻的“目标电流”。

如果发现主机电流偏低，说明塑化不足，物料太滑。您需要做的是：

• 调高三区、四区的温度：这两个区域是塑化和压缩的关键区域。适度提高其设定温度（例如，每次调整2-3℃）。这会增加物料的熔体粘度，从而增大螺杆的旋转阻力，使主机电流上升。

• 配合调高后续温度：当塑化区的温度提升后，为确保物料能顺利通过后续的五区、合流芯和模具，可以对应地小幅度提高这些区域的温度。

温度调整不是一蹴而就的。每次调整后，您都需要给设备15-20分钟的稳定时间，然后持续观察主机电流的变化。不要急于求成，不断地微调，直到主机电流稳定在您的“目标电流”附近。

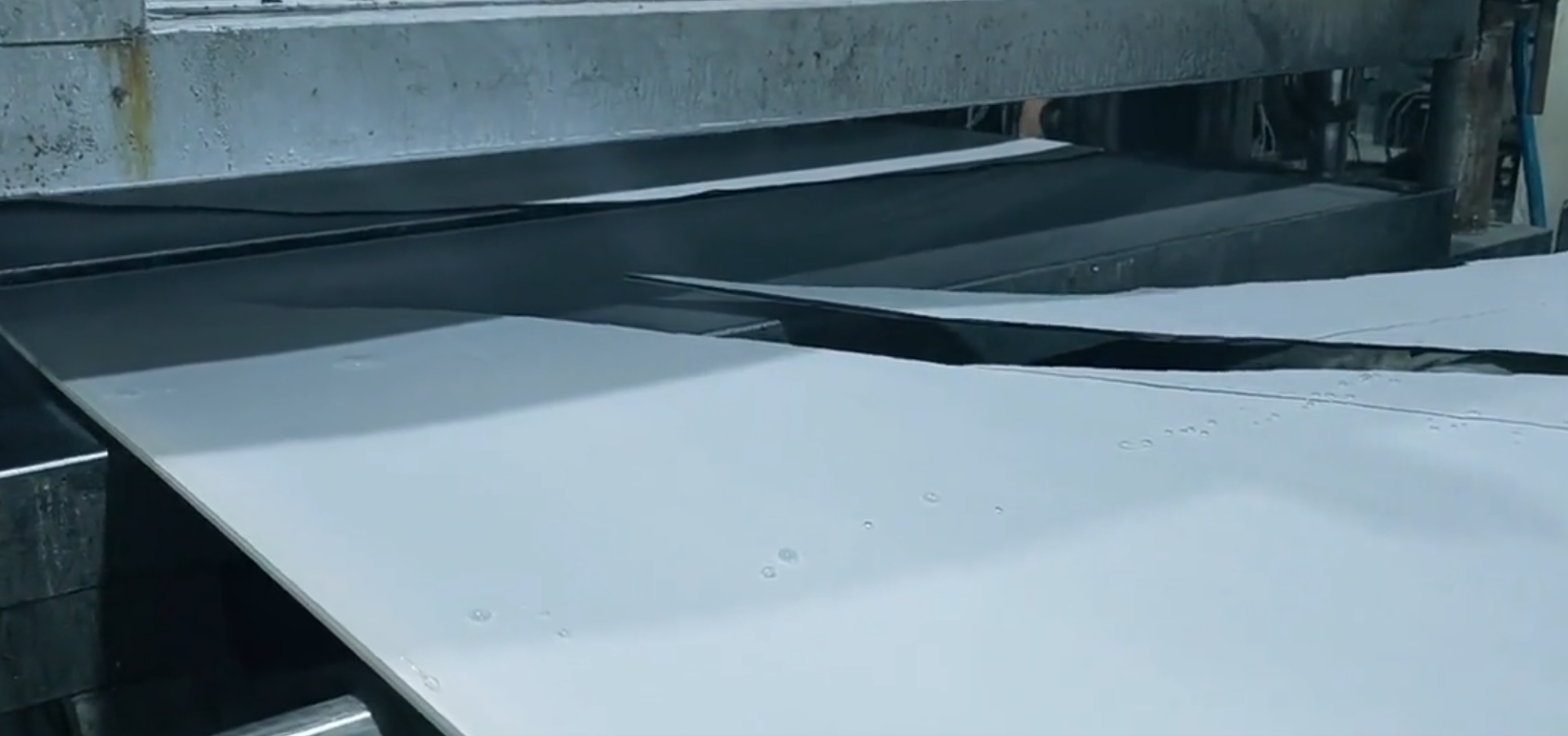

当主机电流稳定后，生产出的板材韧性会得到显著提升。您可以取样进行简单的弯折测试，感受其韧性的变化。如果韧性达到了要求，恭喜您，您已经掌握了解决问题的核心技术。

1. 忘记配方，聚焦塑化：塑化不良是断板的元凶。
2. 放弃感觉，相信数据：主机电流是判断塑化程度最可靠的“眼睛”。
3. 掌握温控，主导生产：学会通过精确调节工艺温度来控制主机电流，是解决问题的终极武器。

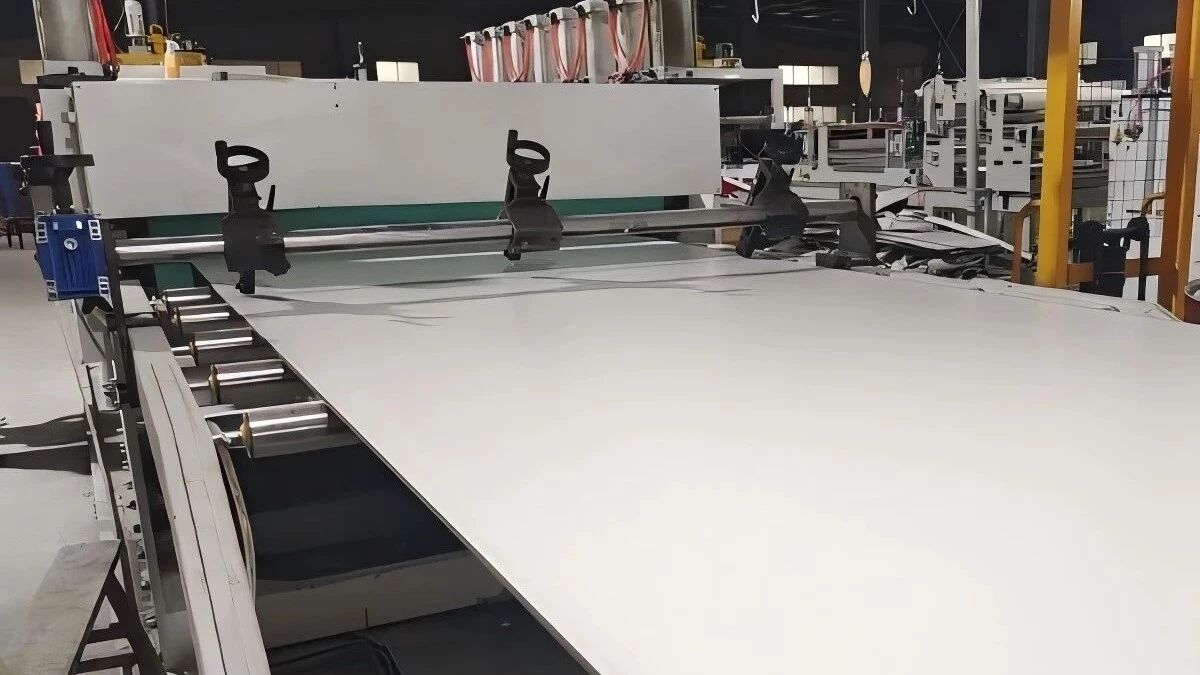

通过这套科学的管理方法，您不仅能解决断板问题，还能提升产品的整体力学性能，让您的产品质量更上一层楼。
